El sistema de suministro de espuma de Mesa es un método eficaz para apagar incendios en el perímetro de los tanques de almacenamiento con cúpula flotante ubicados en refinerías, tuberías y terminales con tanques de comercialización. El sistema de suministro de espuma de Mesa fue diseñado para hacer llegar espuma extintora con rapidez por conductos ubicados en el centro del tanque a las superficies perimetrales del tanque de manera directa.

• Garantiza una respuesta rápida

• Suministra espuma directamente a la superficie perimetral

• Compatible con tanques de cúpula flotante externa e interna

• Requiere un mantenimiento mínimo

• Reduce el riesgo de provocar daños serios a los bienes o lesiones

• Fabricado según las pautas de la Asociación Nacional de Protección contra Incendios (NFPA)

• Se integra al diseño del tanque,

Diseño del sistema

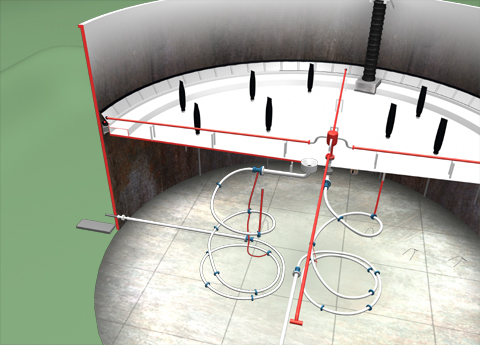

Desde el equipo de dosificación y bombeo ubicados en la parte exterior del terraplén, se utiliza un generador de espuma con alta presión de reacción para orientar la espuma extintora por un caño rígido a la base de la estructura del tanque. El caño pasa a través de la estructura del tanque y se prolonga hasta un punto cercano a la parte central del tanque.

Se instala una línea de espuma flexible con interior liso Resist-All-Clad de Mesa en el caño rígido situado en el interior del tanque y se conecta a un carrete con reborde doble instalado en la cúpula.

Sobre el techo, se instala un múltiple de distribución de espuma con varias bocas en el carrete. Las dimensiones de este múltiple de distribución responden a las pautas NFPA, las cuales determinan el caudal en galones por minuto y la cantidad de salidas de descarga según el diámetro del tanque y la superficie del sello perimetral.

Desde las salidas del múltiple, se emplean conectores flexibles y caños radiales para transportar la espuma por la cúpula flotante directamente a la superficie del sello perimetral, independientemente de la posición del techo.

Superficie del sello de la cúpula

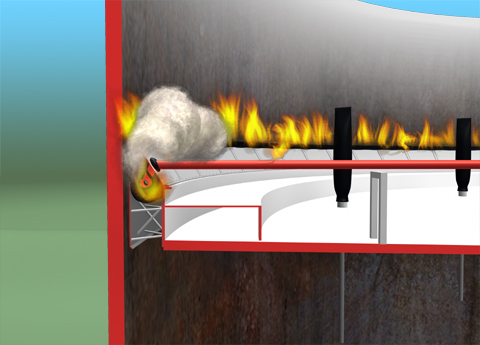

Las superficies del sello primario y secundario perimetral de la cúpula son puntos claves en el diseño del sistema. Las aplicaciones sobre el sello requieren de un dique de espuma y, por lo general, más tiempo de descarga. Si el tanque tiene un sello secundario de material no combustible, la espuma se puede descargar por debajo del sello secundario y no se necesita un dique de espuma. Esto permite que el sistema descargue la totalidad de la espuma sobre la superficie del sello perimetral en el menor tiempo.

Planos de las pautas de NFPA

Aplicación debajo del sello Descarga de espuma debajo del sello de la zapata mecánica (sin dique de espuma)

Aplicación arriba del sello Descarga de espuma arriba del sello secundario de metal (con dique de espuma)

Fabricado en los EE.UU.
